貝雷片的結構特點和使用范圍

貝雷片又稱貝雷架，貝雷梁或桁架，可用于公路橋梁，拼裝龍門吊車，導梁，架橋機，吊籃等。貝雷桁架組合門式起重機。

貝雷片具有結構簡單、運輸方便、架設快捷、載重量大、互換性好、適應性強的特點。

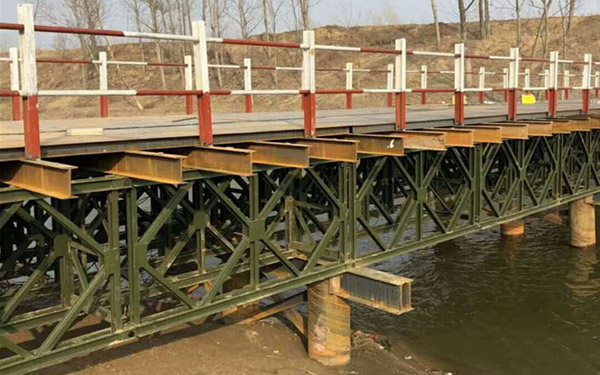

     貝雷片可用于公路橋梁,拼裝龍門吊車,導梁,架橋機,吊籃等.貝雷桁架組合門式起重機,采用裝配式公路鋼橋構件拼裝龍門架，而且其跨距與立柱高度可調，以適應不同的工作場地，廣泛應用于公路、鐵路、市政、建筑、水利等建設項目、橋梁施工預制場起吊移運預制構件、橋墩旁運裝大梁等現場施工作業。

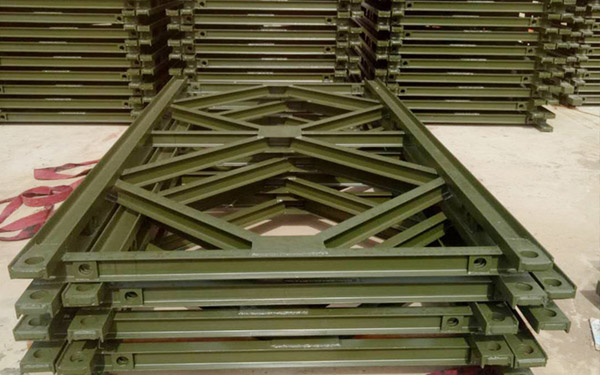

      貝雷片由上、下弦桿、豎桿及斜桿焊接而成，上下弦桿的端部有陰陽接頭，接頭上有杵架連接銷孔。貝雷片的弦桿由兩根10號槽鋼(背靠背)組合而成，在下弦桿上，焊有多塊帶圓孔的鋼板，在上、下弦桿內有供與加強弦桿和雙層桁架連接的螺栓孔，在上弦桿內還有供連接支撐架用的四個螺栓孔，其中間的兩個孔是供雙排或多排桁架同節間連接用的?？?jī)啥说膬蓚€(gè)孔是跨節間連接用的。多排貝雷片作梁或柱使用時，必須用支撐架加固上下兩節貝雷片的接合部。
